Форма свойств
Текст может содержать неточности, устаревшие данные или технические ошибки. Пожалуйста, проверяйте критически важную информацию перед использованием.

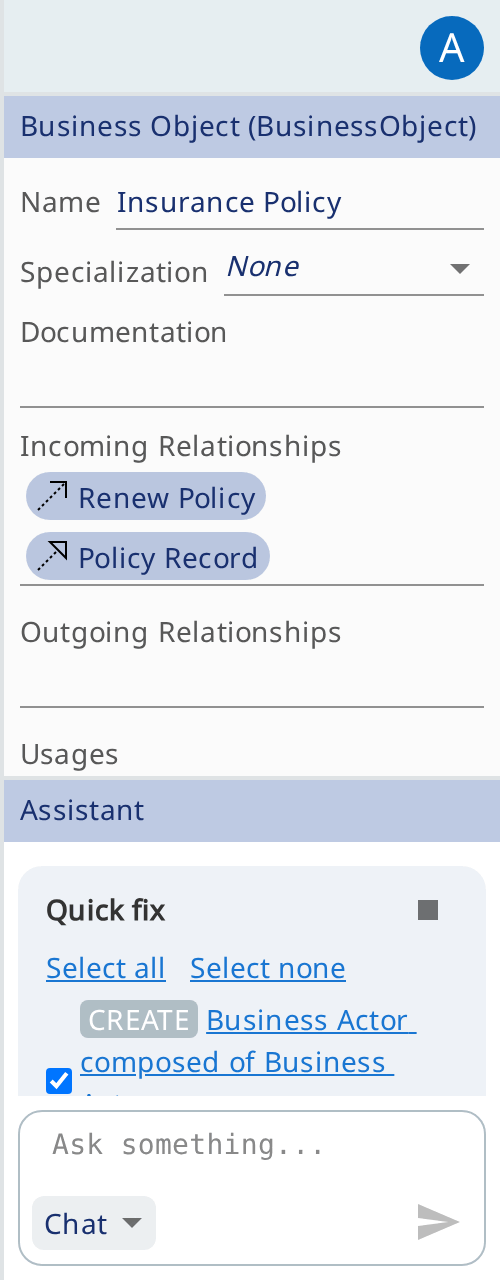

Форма свойств в панели справа показывает выделенный объект целиком: имя, атрибуты его типа и объекты, с которыми он связан. Панель следует за выделением на диаграмме, в таблице и в навигаторе моделей.
Состав формы
Форма строится по типу объекта, поэтому у элемента, связи, диаграммы и модели она разная. Свойства сгруппированы.
В форме элемента есть:
- Имя;
- атрибуты его типа, каждый со своим элементом управления;
- списки связанных объектов: входящие и исходящие связи, диаграммы, на которых элемент показан;
- группа Свойства для пар «ключ — значение», если нотация их поддерживает.
Правка значений
Введите значение в поле — модель обновится. Изменение сразу видно в навигаторе моделей, на диаграммах с этим элементом и у остальных участников.
Поле недоступно для правки в двух случаях: значение вычисляет нотация или у вас нет прав на запись. В группе Свойства новый ключ добавляет свойство, а пустое значение его удаляет.
Ссылки на другие объекты
Часть полей содержит не значения, а ссылки: источник и цель связи, связи элемента, диаграммы, на которых он показан.
Щёлкните по ссылке, чтобы перейти к объекту. Если объект есть на открытой диаграмме, она его выделит; если нет — откроется диаграмма с ним; объект, не попавший ни на одну диаграмму, будет выделен в навигаторе моделей. В панели появятся его свойства, и по ссылкам можно идти дальше.
Чтобы изменить ссылку, выберите значение из списка кандидатов или перетащите элемент из навигатора моделей на поле. Поле с несколькими значениями принимает несколько элементов сразу. Если ссылка владеет объектом, очистка поля запрашивает подтверждение: вместе со ссылкой удаляется и сам объект.
