ИТ инфраструктура

Этот документ был подготовлен при помощи ИИ

Текст может содержать неточности, устаревшие данные или технические ошибки. Пожалуйста, проверяйте критически важную информацию перед использованием.

Нотация описывает техническую среду системы: площадки и сети, серверы и хранилища, платформы, прикладное программное обеспечение и конфигурацию.

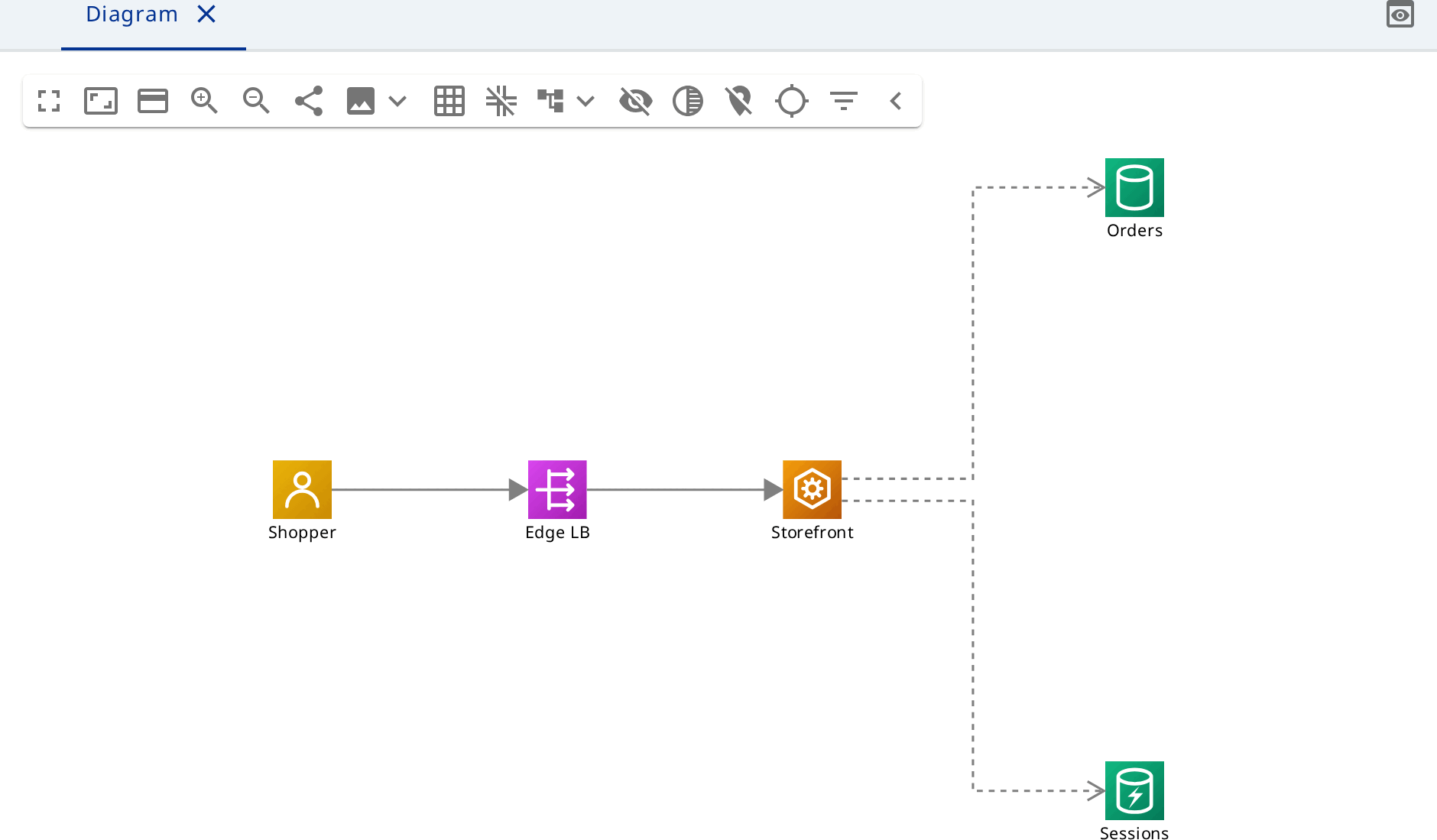

Диаграмма ИТ-инфраструктуры: актор, балансировщик нагрузки, сервис, база данных и кэш

Создайте модель​

Откройте меню проекта и выберите Новая модель. Укажите имя Online Store и тип ИТ инфраструктура, нажмите Создать.

В навигаторе появятся корень топологии и первая диаграмма. Переименуйте диаграмму в Production и откройте её.

Площадка и сети​

Создайте из палитры:

  • Region eu-central, внутри него Availability Zone eu-central-a;
  • Virtual Network core с CIDR 10.0.0.0/16 внутри зоны;
  • две Subnet внутри сети: public (10.0.1.0/24) и private (10.0.2.0/24).

Проведите Composition от региона к зоне и от core к каждой подсети. У вложенных элементов линия не рисуется — связь показана вложенностью, — но в модели она есть и видна в форме обоих элементов.

Машины и платформа​

В подсети private создайте Virtual Machine app-01 с Именем хоста app-01.store.internal. Вложите в неё:

  • Processing Unit: Тип CPU, Количество 4, Объем памяти 16 GiB;
  • Disk: Размер 200 GiB.

Проведите Composition от машины к каждому из них.

Создайте Operating System Ubuntu 24.04 и Container Engine Docker. Проведите Assignment от app-01 к операционной системе и от неё к контейнерному движку.

Прикладное программное обеспечение​

Создайте Service Storefront с Портами 8080, Database Orders с Портами 5432, Cache Sessions, Object Storage Product images и Load Balancer Edge LB в подсети public.

Проведите Assignment от Docker к Storefront и три связи Usage от Storefront к Orders, Sessions и Product images.

Доступ снаружи: создайте Actor Shopper рядом с Public Network Internet и проведите Flow от Shopper к Edge LB и от Edge LB к Storefront.

Конфигурация​

  • DNS Zone store.example.com и внутри неё DNS Record www с Типом A. Между ними Composition, от записи к Edge LB — Association.
  • Firewall Rule Allow HTTPS inbound: Разрешить установлено, Исходящий снят, Приоритет 100, Протоколы TCP, Порты 443. От правила к подсети public — Association.
  • Secret Orders DB password с Источником vault. От Storefront к секрету — Dependency.

Типов связей шесть: Association, Composition, Flow, Usage, Dependency и Assignment. Любой из них соединяет любые два элемента.

Вторая диаграмма​

Создайте диаграмму Networking и перетащите на неё из навигатора моделей core, обе подсети и Edge LB. Связи между ними появятся сами: они уже есть в модели.
