IFC — стандарт buildingSMART для информационных моделей зданий. Модель IFC
хранит объекты здания: этажи, помещения, конструкции, инженерные системы, их
свойства и геометрию. Architeezy поддерживает схему IFC 4.3 и формат обмена
.ifc.
Загрузите файл
Откройте меню проекта и выберите Загрузить модель. Перетащите файл .ifc в
диалог.

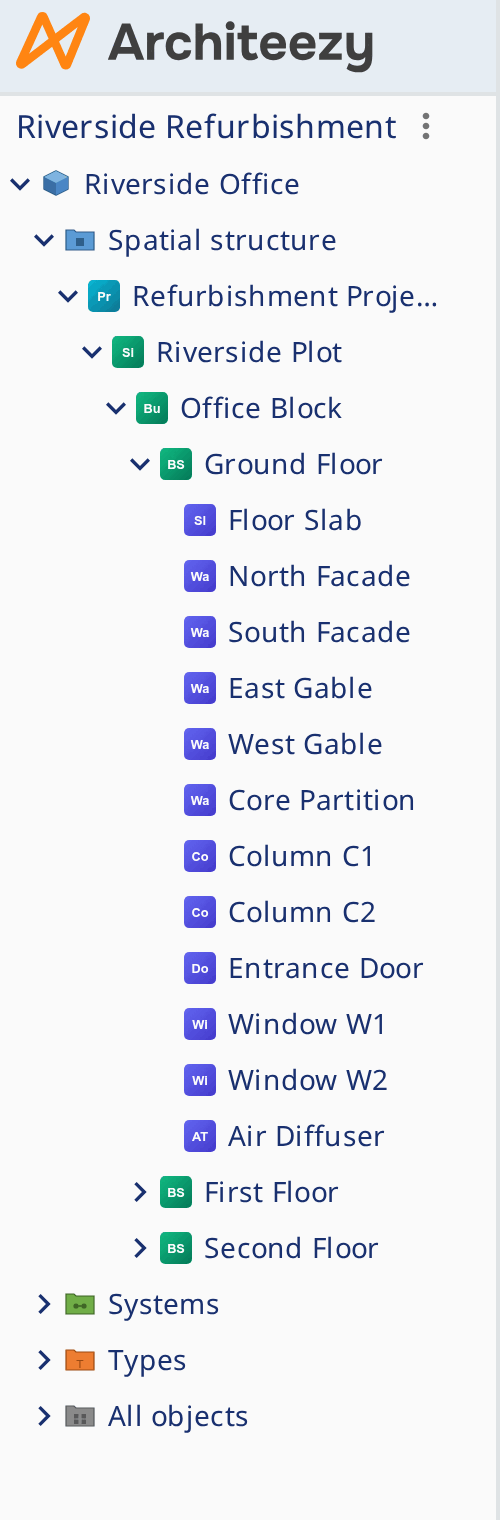

Разверните модель в навигаторе. В ней четыре папки: Spatial structure, Systems, Types и All objects. Это четыре разреза одного и того же набора объектов.
Пространственная структура
Разверните Spatial structure. Уровни вложены сверху вниз:
| Уровень | Сущность | Что содержит |
|---|---|---|
| Проект | IfcProject | Единицы измерения, контексты, площадки |
| Площадка | IfcSite | Участок и здания на нём |
| Здание | IfcBuilding | Сооружение и его этажи |
| Этаж | IfcBuildingStorey | Уровень здания и размещённые на нём элементы |
| Пространство | IfcSpace | Помещение или замкнутая область на этаже |
Структуру держат две связи, и каждая из них — самостоятельный объект.
IfcRelAggregates подчиняет уровень вышестоящему, а
IfcRelContainedInSpatialStructure размещает элемент на этаже. Оба вида связей
находятся в All objects.
У каждого объекта есть GlobalId. Он сохраняется при импорте и экспорте и
связывает геометрию в трёхмерном виде со строкой в навигаторе моделей.
Геометрия

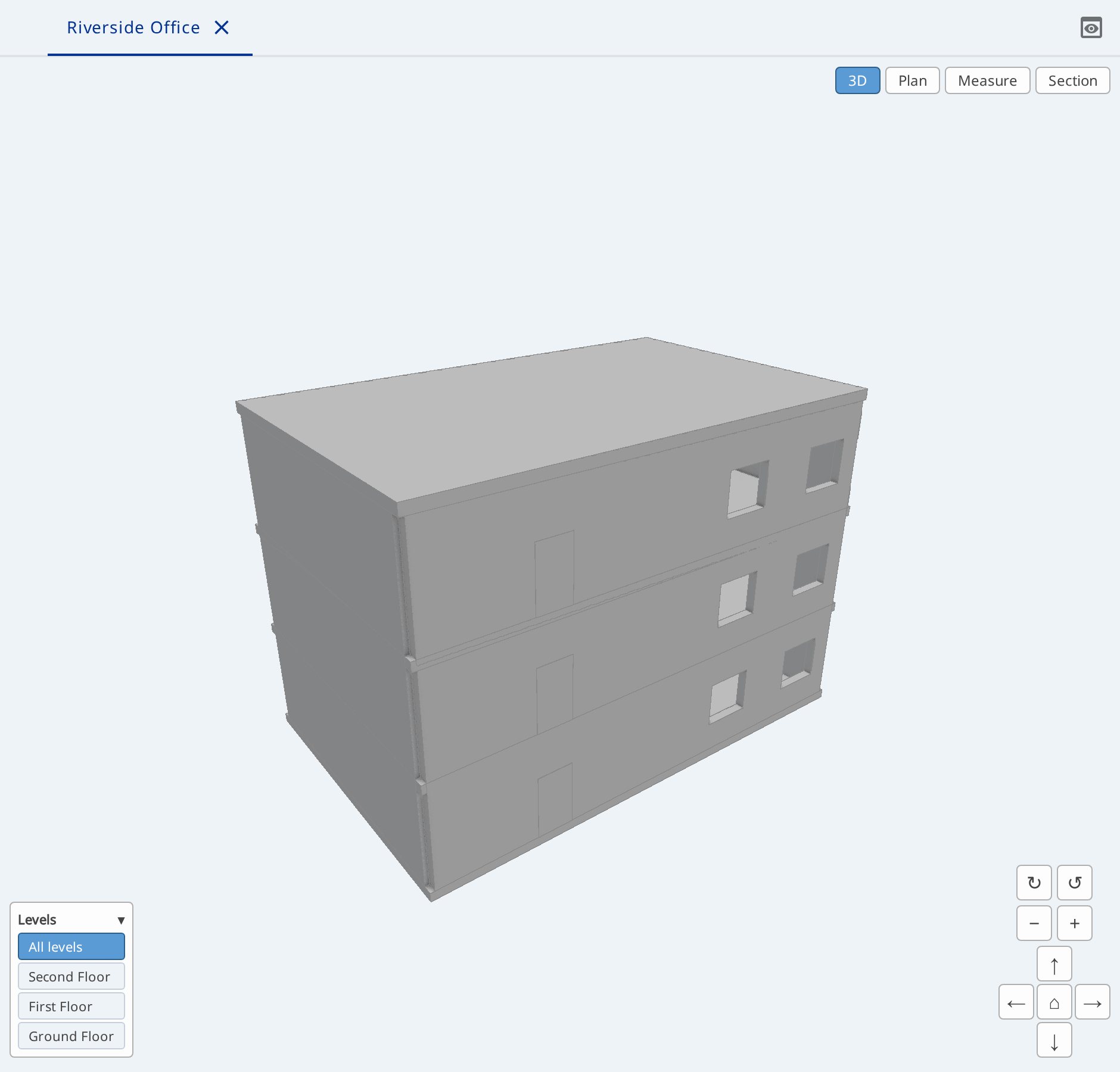

Откройте у модели представление BimView — здание отрисуется в трёх измерениях.
- Уровни показывают здание поэтажно, в плане.
- Разрез рассекает его по осям X, Y и Z. Плоскость разреза перетаскивается.
- Замер измеряет расстояние между двумя точками.
Геометрия приходит только из файла. У модели, собранной вручную, её нет, и представление сообщит, что показывать нечего.
Структура без файла
Ту же структуру можно создать в навигаторе моделей:
- Щёлкните правой кнопкой мыши по Spatial structure и выберите New Project. Других пунктов здесь нет: на вершине структуры стоит проект.
- На проекте выберите New Site, на площадке — New Building, на здании — New Building Storey.
- На этаже выберите New Space и назовите помещение
Reception.
Меню зависит от родителя: под зданием бывают только этажи, под пространством —
ничего. Вместе с объектом создаётся связь IfcRelAggregates с родителем.
Системы находятся в другом разрезе: команда New System доступна на папке Systems.
Проверка и выгрузка
Выделите объект — в форме будут его атрибуты и ссылки на соседние объекты. Если объект нарушает правило схемы, рядом с моделью появляется замечание, а на значке объекта — уровень серьёзности.
Команда Скачать с форматом IFC записывает объекты, связи и
идентификаторы обратно в файл .ifc.
