Проверка

Этот документ был подготовлен при помощи ИИ

Текст может содержать неточности, устаревшие данные или технические ошибки. Пожалуйста, проверяйте критически важную информацию перед использованием.

Проверка выполняется постоянно. Замечание появляется, как только объект нарушает правило, и исчезает после исправления. В модели замечания не хранятся и в выгруженный файл не попадают.

Замечания в навигаторе​

Под моделью появляется строка вида Information (1). Например, пустая диаграмма отмечается сразу после создания.

  1. Разверните строку. Замечания сгруппированы по уровню серьёзности, затем по правилу.
  2. Щёлкните по замечанию — в форме будут правило, объект и уровень серьёзности.
  3. Дважды щёлкните по замечанию, чтобы выделить объект.

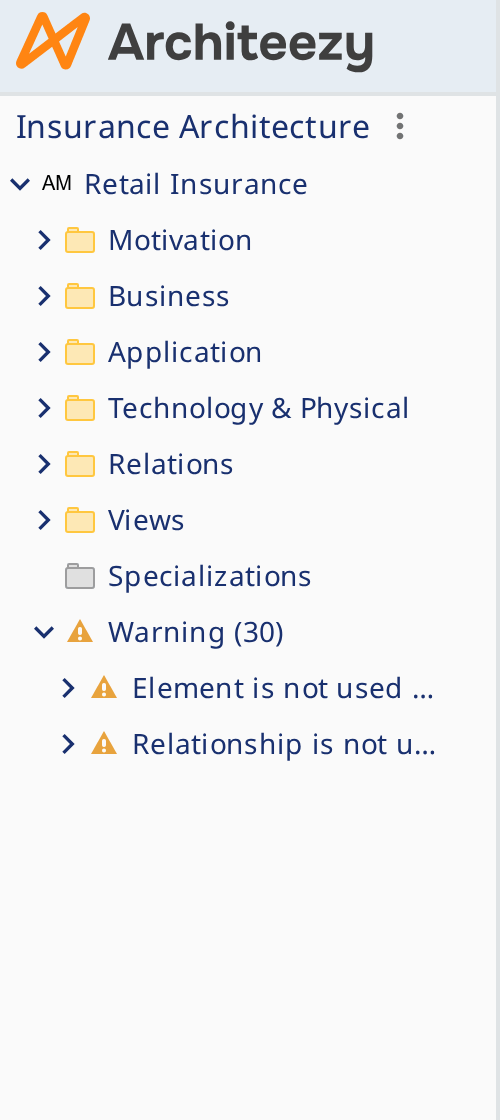

Замечания под моделью в навигаторе моделей, сгруппированные по серьёзности и правилу

У объекта без нарушений нет ни значка, ни строки. Если нарушений несколько, значок показывает самое серьёзное.

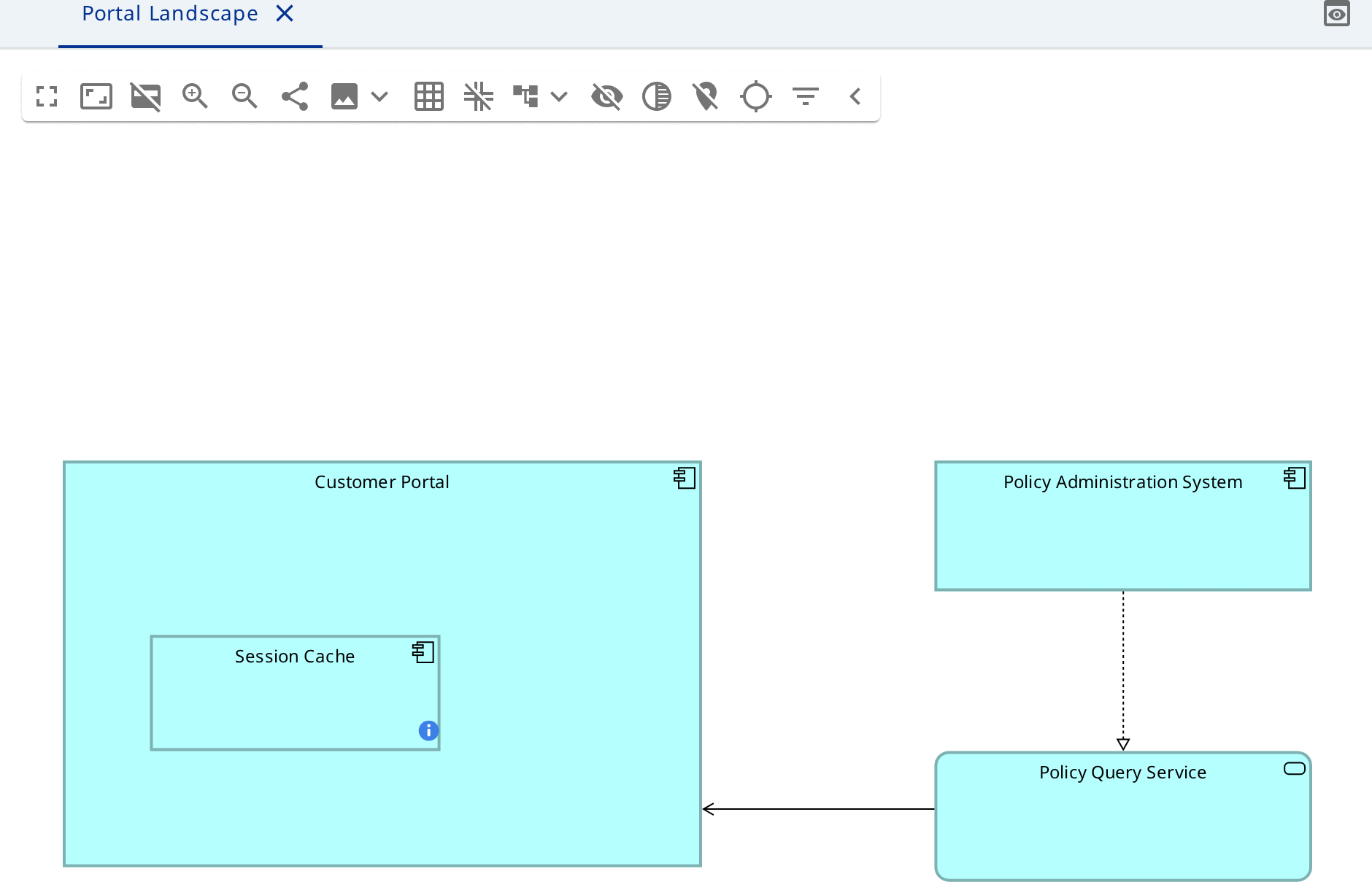

Узел диаграммы со значком серьёзности в углу

УровеньЗначение
ОшибкаНе заполнено обязательное значение, недопустимая связь
ПредупреждениеСомнительное место в модели
ИнформацияЭлемент не показан ни на одной диаграмме, пустая диаграмма

Быстрые исправления​

  1. Щёлкните правой кнопкой мыши по замечанию и выберите исправление, например Удалить пустое представление.
  2. Прочитайте открывшуюся задачу: в ней перечислено, что изменится.
  3. Снимите отметки со строк, которые нужно оставить.
  4. Подтвердите.

Замечание исчезает, как только нарушение устранено.

Исправление, вызванное на группе правила, применяется ко всем отмеченным этим правилом объектам.

В ArchiMate есть исправления Удалить неиспользуемый элемент, Удалить неиспользуемую связь, Удалить пустое представление, Удалить недопустимую связь, Привести соединение к одному типу связей и Создать связь «тип».

Правила ArchiMate​

  • Связи, недопустимые между своими концами.
  • Junction со смешанными типами связей.
  • Элементы, вложенные без структурной связи с контейнером.
  • Элементы и связи, не показанные ни на одной диаграмме.
  • Элементы, недопустимые для точки зрения диаграммы.
  • Пустые диаграммы.

Кроме правил нотации проверяется структура метамодели: незаполненный обязательный атрибут или ссылка — ошибка сама по себе.
