Создайте метамодель
Каждый раз, когда вы создаёте новую модель, сначала вы выбираете её тип. Это может быть модель данных, модель процесса, модель ИТ-инфраструктуры, концептуальная модель или другая. Все они предназначены для описания разных типов объектов с их специфическими отношениями и атрибутами.
Например, в модели процессов вы описываете события, действия и последовательность их выполнения. В модели ИТ-инфраструктуры — серверы и приложения, запущенные на них.
В Architeezy много готовых нотаций моделирования и в большинстве случаев вам не понадобится создавать новую. Однако иногда это может быть полезным. Рассмотрим создание новой нотации для описания требований.
Войдите в систему и создайте новый проект (см. Быстрый старт).

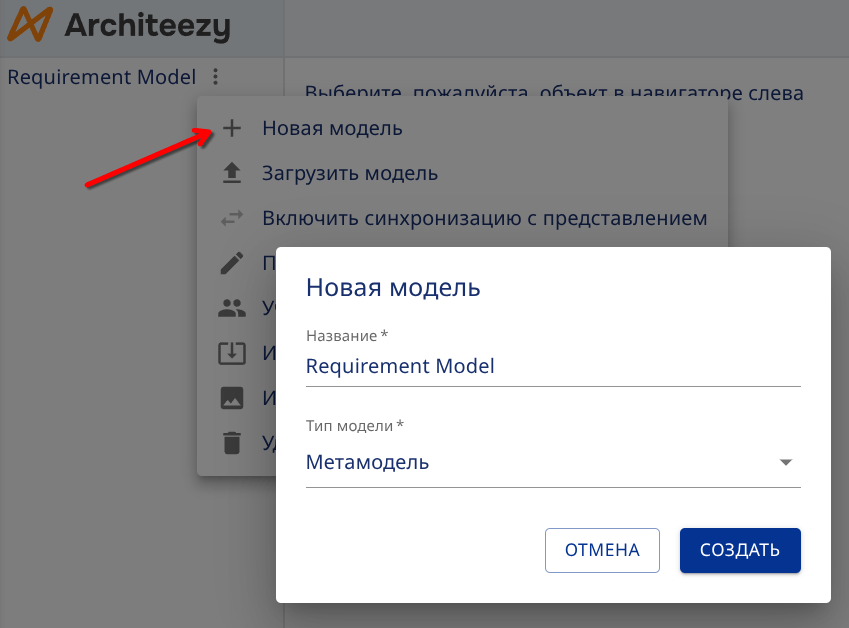

Создайте новую модель с типом Метамодель. Укажите название Requirement Model:

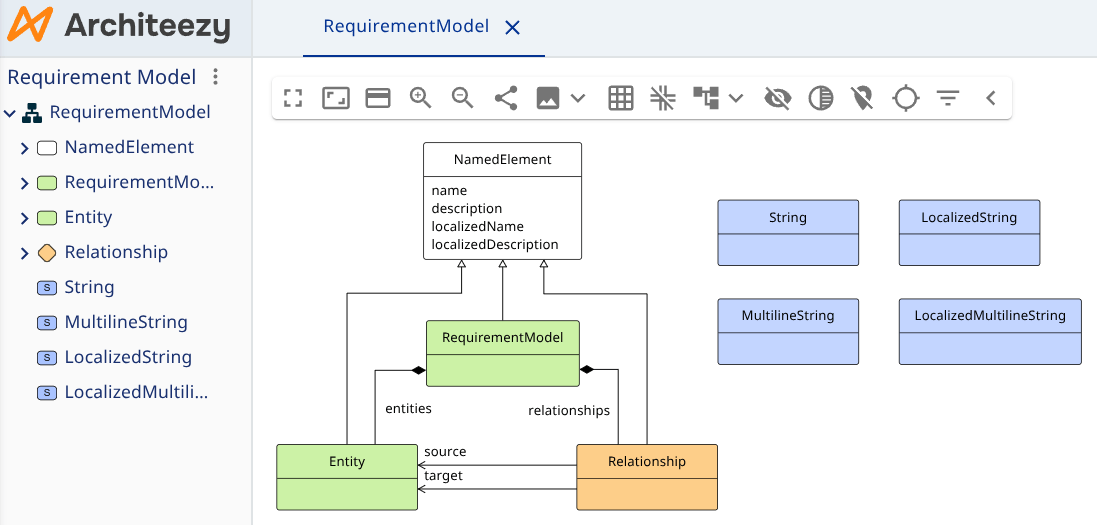

Для удобства метамодель уже содержит базовые классы:
- NamedElement — абстрактный базовый класс с атрибутами название, описание, локализованное название, локализованное описание
- RequirementModel — новый тип моделей
- Entity — новый тип объектов
- Relationship — новый тип отношений между объектами
У самой модели, у объектов и отношений могут быть название и описание. Чтобы не дублировать эти атрибуты в каждом классе, мы объявляем их один раз в классе NamedElement, а затем наследуем от него остальные классы.
У каждого атрибута должен быть тип данных:
- Логический — допускает значения «да» или «нет»
- Числовой — целое или действительное число
- Строковый — строка символов с поддержкой локализации или без неё
- Временной — дата или время
- Уникальный идентификатор — UUID
- Перечислимый — допускает одно значение из списка
В данной метамодели для удобства уже созданы следующие предопределенные типы:
- String — однострочный текст
- MultilineString — многострочный текст
- LocalizedString — локализованный однострочный текст
- LocalizedMultilineString — локализованный многострочный текст
Они отличаются между собой тем, какие поля на форме свойств будут использоваться для редактирования атрибутов. Для многострочного текста — многострочное поле. Для локализуемого текста будет возможность указать несколько значений на разных языках.
Отношения (Relationship) также являются объектами со своими свойствами. У них есть название и описание (унаследованные от NamedElement), а также ссылки на исходный (source) и целевой (target) объекты.
Мы рассмотрели практически все основные элементы метамодели. Остаётся отношение композиции (обозначено ромбом на диаграмме выше). Оно означает, что объекты и отношения принадлежат модели и в навигаторе они будут создаваться и отображаться внутри модели требований.
