Добавьте новые типы объектов и отношений

В метамодели пока только абстрактные базовые классы. Нотации требований нужны ещё два вида требований, отношение между ними и атрибуты этих классов.

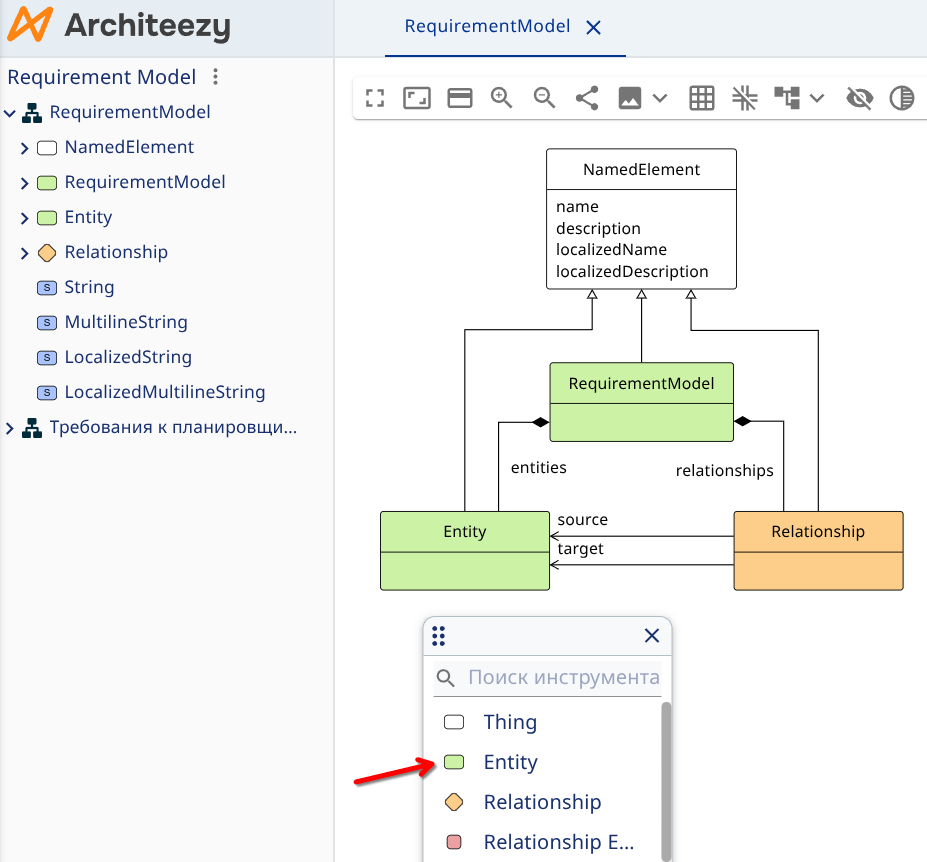

Щёлкните правой кнопкой мыши по диаграмме и выберите в контекстном меню Entity:

Назовите новый класс BusinessRequirement. Добавьте ещё SystemRequirement и новый тип отношений Realization.

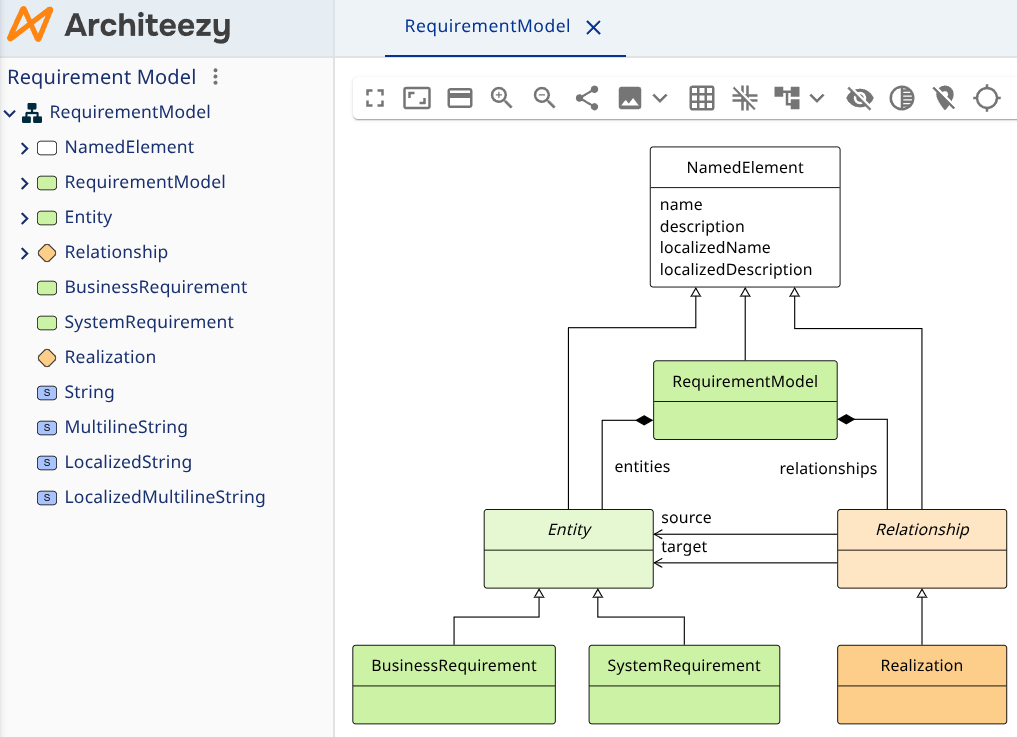

Добавьте наследование классов:

• BusinessRequirement и SystemRequirement от Entity
• Realization от Relationship

Отметьте классы Entity и Relationship как абстрактные:

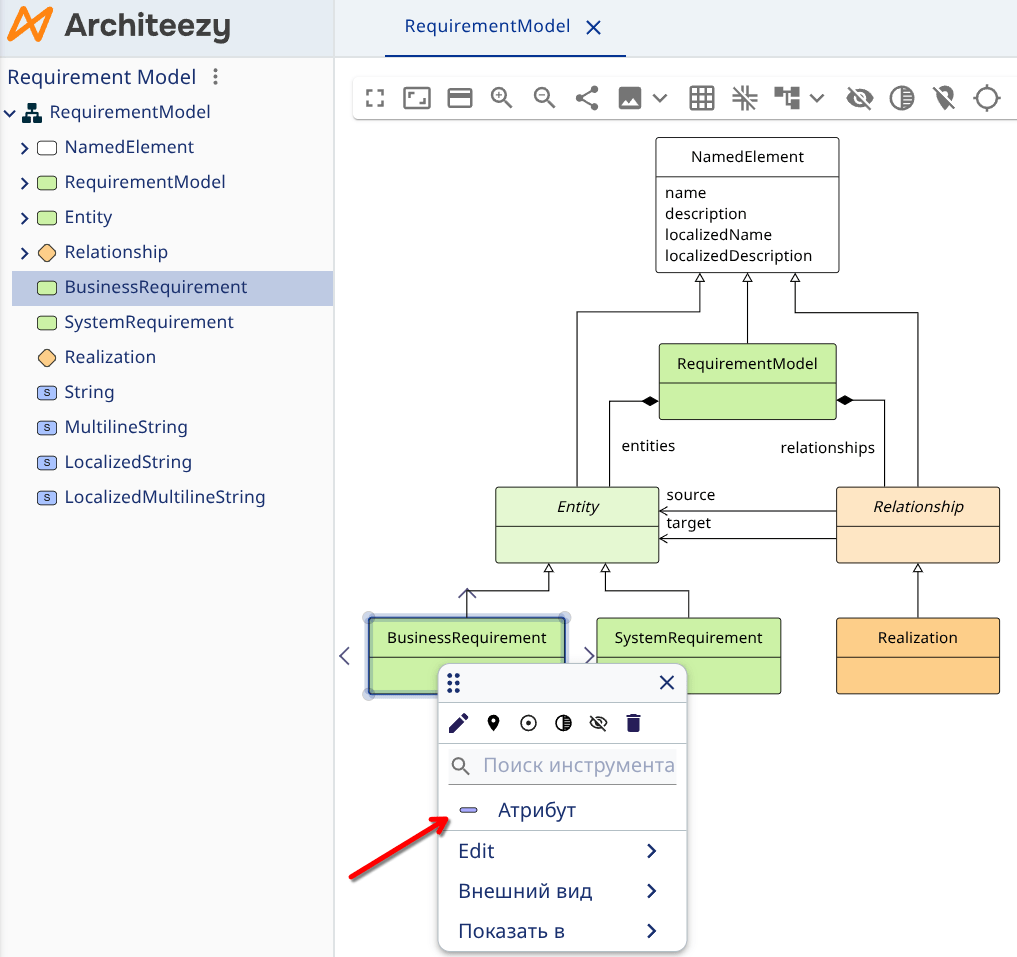

Добавьте для требований и отношений дополнительные атрибуты — из навигатора моделей слева или из контекстного меню в редакторе диаграмм:

Добавьте следующие атрибуты:

• Для BusinessRequirement:
  • priority — Low, Normal, High
  • effort — трудозатраты на реализацию требования
• Для SystemRequirement:
  • status — Draft, Approved, Implementation, Testing, Completed
• Для Realization:
  • extended — признак того, что реализация выходит за минимальные рамки бизнес-требования

Сейчас в метамодели только строковые типы данных, для новых атрибутов понадобятся дополнительные типы:

• Effort — числовой тип данных для трудозатрат
• Priority — перечислимый тип данных для приоритетов
• Status — перечислимый тип данных для статусов
• Boolean — логический тип данных для признака расширенной реализации

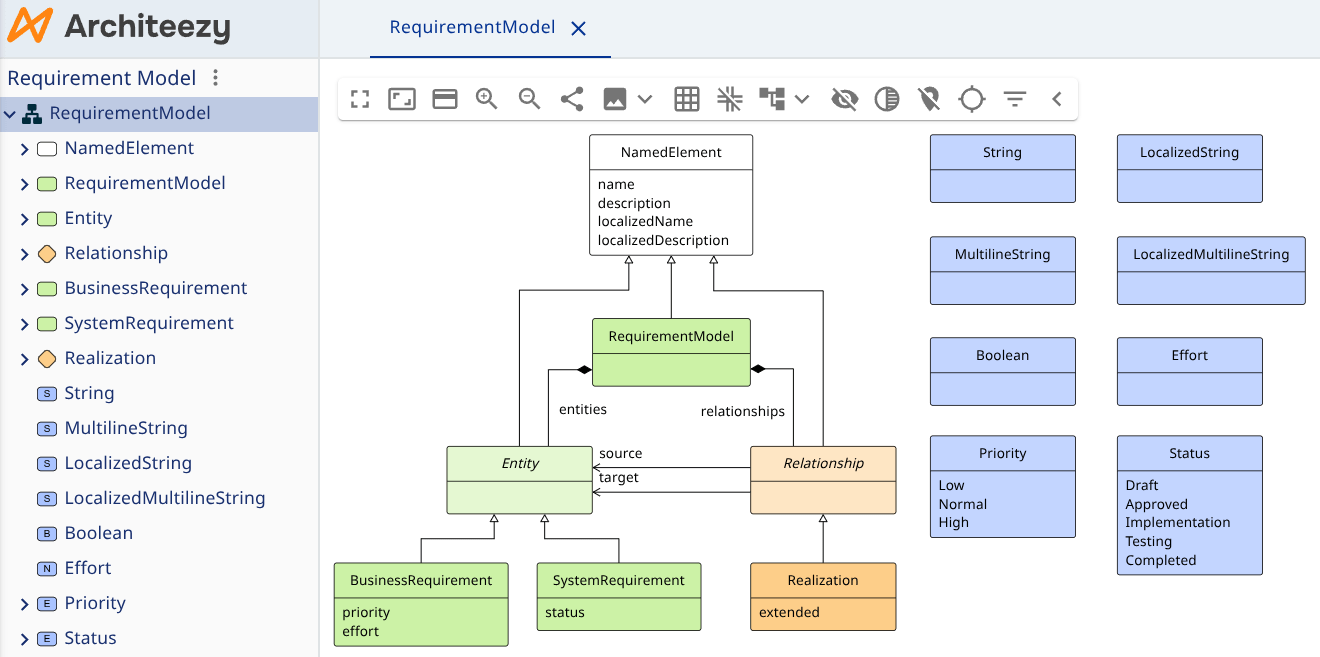

Задайте каждому новому атрибуту свой тип данных. Названия новых классов и атрибутов локализуйте, добавив перевод на нужные языки.
