Импакт-анализ

Этот документ был подготовлен при помощи ИИ

Текст может содержать неточности, устаревшие данные или технические ошибки. Пожалуйста, проверяйте критически важную информацию перед использованием.

Перед изменением или выводом системы из эксплуатации нужно перечислить всё, что это затронет: зависящие от неё процессы, соседние приложения, отчёты по её данным. Если архитектура описана моделью, эти сведения в модели уже есть.

Ответ собирают в приложении Graph на apps.architeezy.com. Приложение открывает модель из репозитория, показывает её графом, отбирает нужное и выгружает результат. Модель оно не изменяет.

Модель

Приложение начинает со списка моделей — выберите ту, где описана нужная система. Общедоступные модели открываются сразу; чтобы добраться до остальных, нажмите Войти и войдите в Architeezy в открывшемся окне.

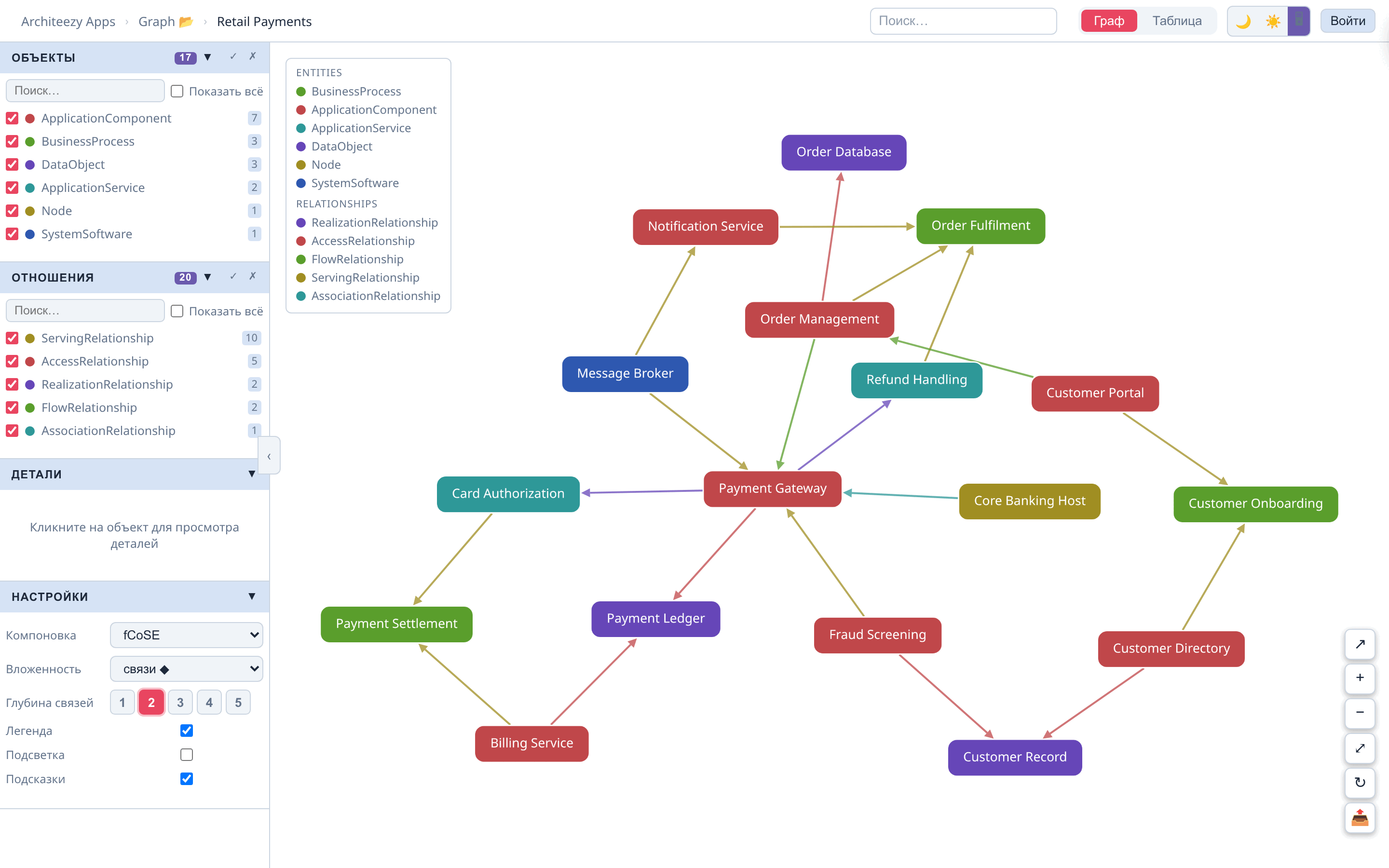

На холсте показана вся модель: объекты — узлами, отношения — стрелками от источника к цели. Цвет узла обозначает тип объекта, расшифровка цветов включается флажком Легенда в разделе Настройки.

Поиск системы

Введите название в поле поиска наверху: совпадения останутся яркими, остальная модель погаснет. Если точного названия вы не помните, откройте вкладку Таблица и отсортируйте объекты по типу. Щелчок по найденной строке вернёт к графу и переместит нужный узел в центр окна.

Щёлкните узел: раздел Детали покажет, что это за элемент и с чем он соединён — по строке на каждую связь, с направлением и типом. Ближайшие соседи видны отсюда, дальше удобнее смотреть на графе.

Элементы, которых достигает изменение

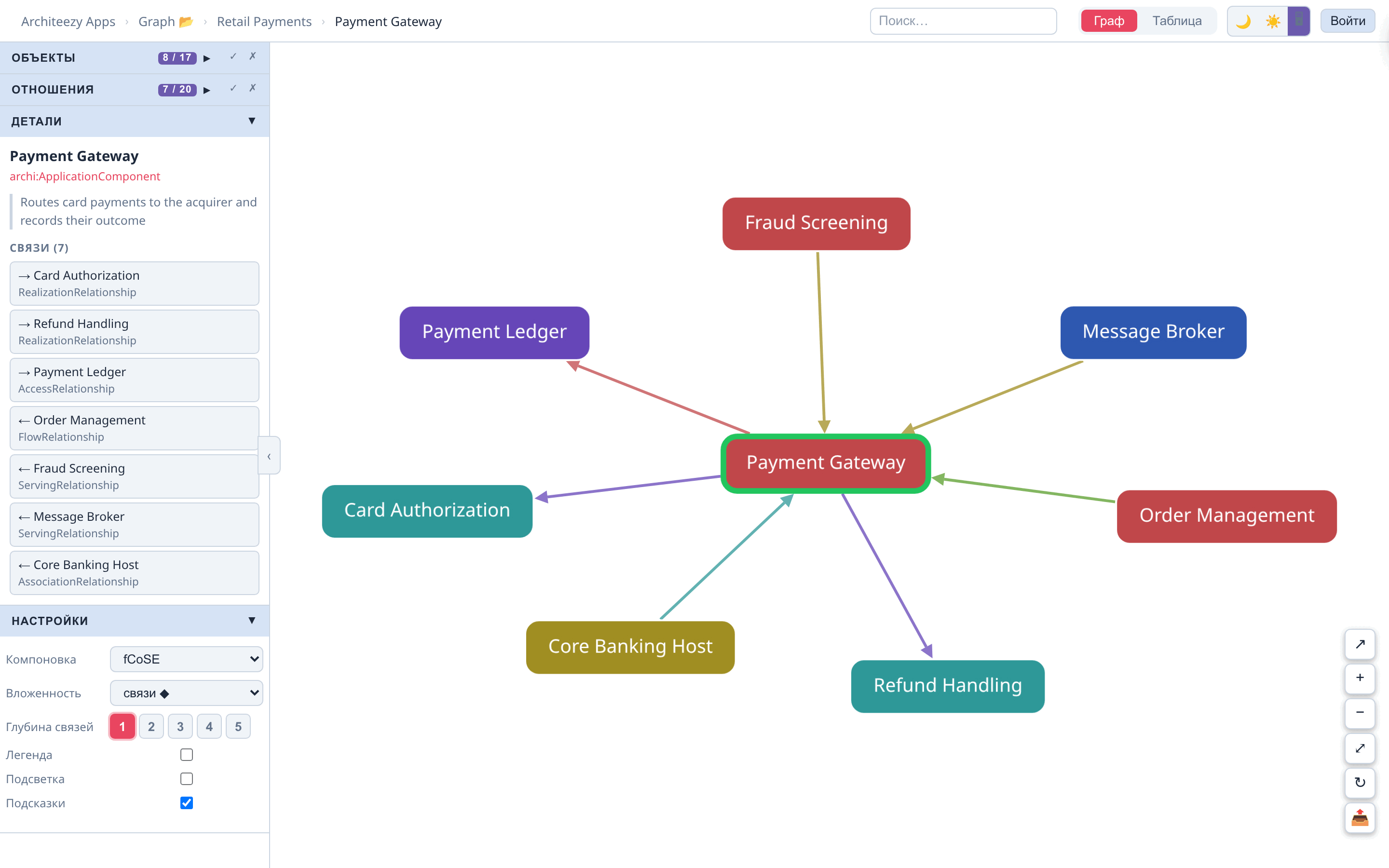

Дважды щёлкните узел. На холсте останутся только он и элементы, соединённые с ним напрямую, — то, что изменение затронет в первую очередь.

Изменение редко ограничивается первым кругом: процесс зависит от приложения, приложение — от очереди сообщений. Глубина связей в разделе Настройки добавляет следующие круги, до пяти.

Если на холсте оказалось меньше, чем вы ожидали, дело в двух правилах:

• элемент виден, только если от выбранного до него есть путь по видимым отношениям, поэтому скрытый тип отношения скрывает и всё, что держалось только на нём;
• отношение между двумя одинаково удалёнными элементами появляется кругом позже, чем сами эти элементы.

Двойной щелчок по соседу переносит анализ на него, а щелчок по названию модели в верхней строке возвращает модель целиком.

Отбор настоящих зависимостей

Не всякая связь означает, что изменение дойдёт до соседа: ассоциация с владельцем системы или ссылка на документ ничего не ломают. Разделы Объекты и Отношения перечисляют типы, которые встречаются в модели, и число объектов каждого типа. Снимите отметку — объекты этого типа исчезнут и с графа, и из таблицы, а вместе с ними и то, что держалось только на них.

Список

Вкладка Таблица показывает то, что осталось: объекты на одной вкладке, отношения на другой. Это и есть ответ — перечень того, что придётся проверить, согласовать или переделать. Кнопка Экспортировать выгружает таблицу в CSV, чтобы приложить её к задаче, а граф — в PNG или SVG, чтобы вставить в письмо или в документ.

Ссылка на страницу открывает тот же вид, поэтому результат можно передать ссылкой.

Найденное на общей картине

Чтобы увидеть, где затронутые элементы находятся в ландшафте, включите флажок Подсветка в разделе Настройки и выберите узел. Выбранный элемент и его соседи останутся яркими, остальная модель погаснет, но останется на холсте и на своём месте. Глубина связей действует и здесь.
